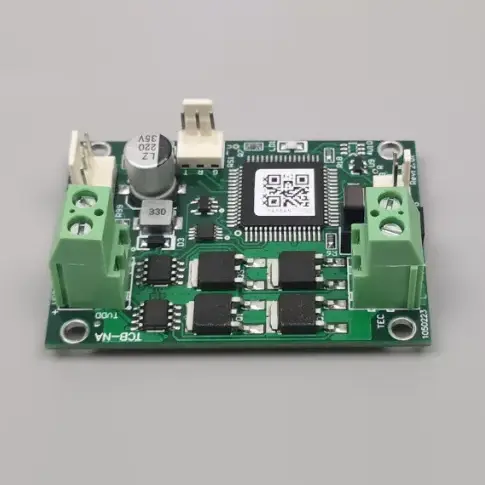

एक्स-मेरिटन स्टैंडर्ड कूलर आपूर्तिकर्ता के लिए एक पेशेवर चीन गुणवत्ता वाला टीसीबी-एनए तापमान नियंत्रक है। उच्च लागत-प्रदर्शन और विश्वसनीयता के लिए डिज़ाइन किया गया, उच्च परिशुद्धता टीसीबी-एनए तापमान नियंत्रक बोर्ड लेजर डायोड और विभिन्न स्मार्ट घरेलू उपकरणों को स्थिर करने के लिए एक आदर्श समाधान है। चीन में हमारी स्थापित विनिर्माण विशेषज्ञता का लाभ उठाकर, एक्स-मेरिटन तापमान नियंत्रण के लिए एक टिकाऊ टीसीबी-एनए सेमीकंडक्टर कूलर बोर्ड के साथ वैश्विक साझेदार प्रदान करता है जो सुलभ मूल्य निर्धारण के साथ कार्यात्मक बहुमुखी प्रतिभा को संतुलित करता है।
चीन के आपूर्तिकर्ता के रूप में एक्स-मेरिटन द्वारा निर्मित मानक कूलर के लिए टीसीबी-एनए तापमान नियंत्रक एक बहुमुखी थर्मल प्रबंधन मॉड्यूल है जिसे सामान्य औद्योगिक और वाणिज्यिक शीतलन आवश्यकताओं के लिए इंजीनियर किया गया है। मानक कूलर के लिए यह टीसीबी-एनए तापमान नियंत्रक एक द्विदिश नियंत्रण वास्तुकला के माध्यम से सटीक विनियमन की सुविधा प्रदान करता है, जिससे हीटिंग और कूलिंग मोड के बीच निर्बाध बदलाव की अनुमति मिलती है। एक विश्वसनीय समाधान भागीदार के रूप में, एक्स-मेरिटन ने इस श्रृंखला को मानक बिजली आपूर्ति के साथ प्रभावी ढंग से काम करने के लिए अनुकूलित किया है, जो उपयोगकर्ता के अनुकूल ASCII सीरियल इंटरफ़ेस की पेशकश करता है जो मौजूदा हार्डवेयर पारिस्थितिकी तंत्र में सीधा एकीकरण सुनिश्चित करता है।
|
पैरामीटर |
विनिर्देश |
|
बोर्ड आपूर्ति वोल्टेज |
4.5-27V (TEC वोल्टेज से मेल खाना चाहिए) |
|
टीईसी वोल्टेज |
5V-27V (≥ आपूर्ति वोल्टेज होना चाहिए) |
|
टीईसी वर्तमान |
0-10ए |
|
तापमान संवेदक |
10K एनटीसी (डिफ़ॉल्ट बी मान: 3950; वास्तविक बी मान असीमित है - केवल पूर्ण तापमान को प्रभावित करता है, नियंत्रण सटीकता को नहीं) |
|
तापमान नियंत्रण सटीकता |
±0.1°C |
|
तापमान सटीकता सेट करें |
±0.1°C |
|
तापमान मापन रेंज |
-30°C से +147°C |
|
तापमान रेंज को नियंत्रित करें |
-20°C से +100°C |
|
डिफ़ॉल्ट फ़ैक्टरी सेट तापमान। |
25°C (अनुरोध पर अनुकूलन योग्य) |
|
आयाम (एल × डब्ल्यू × एच) |
60 मिमी × 42 मिमी × 26.5 मिमी (बोर्ड के ऊपर 22 मिमी, 1.5 मिमी पीसीबी मोटाई, पिन ≤3 मिमी नीचे) |
द्विदिश थर्मल प्रबंधन
टीईसी मापदंडों के लचीले विन्यास के साथ हीटिंग और कूलिंग दोनों मोड का समर्थन करता है, जो इसे व्यापक परिवेश स्थितियों और लक्ष्य तापमान के अनुकूल बनाता है।
मानकीकृत धारावाहिक संचार
तापमान सेटिंग्स और वास्तविक समय की निगरानी को मानक ASCII प्रोटोकॉल के माध्यम से आसानी से प्रबंधित किया जाता है, जो तेजी से तैनाती के लिए विंडोज हाइपरटर्मिनल जैसे सामान्य सीरियल टूल के साथ संगत है।
व्यापक सिग्नल इंटरफ़ेस
इसमें टीईसी शटडाउन के लिए नियंत्रण इनपुट के साथ-साथ अलार्म सिग्नल और "तैयार" स्थिति के लिए समर्पित आउटपुट शामिल हैं, जो समग्र प्रणाली की सुरक्षा और स्वचालन क्षमता को बढ़ाता है।
स्थिर चालू/बंद विनियमन
विश्वसनीय तापमान रखरखाव सुनिश्चित करने के लिए एक सिद्ध नियंत्रण विधि का उपयोग करता है, जो लेजर डायोड और प्रयोगशाला उपकरणों जैसे संवेदनशील घटकों के लिए लगातार थर्मल वातावरण प्रदान करता है।
उच्च लागत-प्रदर्शन अनुपात
बड़े पैमाने पर औद्योगिक अनुप्रयोगों और स्मार्ट उपकरण विनिर्माण के लिए आर्थिक रूप से व्यवहार्य विकल्प रहते हुए आवश्यक उच्च-परिशुद्धता नियंत्रण सुविधाएँ प्रदान करने के लिए इंजीनियर किया गया।
मानक कूलर के लिए टीसीबी-एनए तापमान नियंत्रक मानक थर्मोइलेक्ट्रिक कूलर के लिए तैयार एक सीधे लेकिन प्रभावी चालू/बंद नियंत्रण तर्क का उपयोग करके संचालित होता है। सिस्टम एक कनेक्टेड सेंसर के माध्यम से तापमान की निगरानी करता है और अपने आंतरिक प्रोसेसर के माध्यम से उपयोगकर्ता द्वारा परिभाषित सेटपॉइंट के साथ इसकी तुलना करता है। इस विचलन के आधार पर, नियंत्रक टीईसी में बिजली के प्रवाह को द्विदिशात्मक तरीके से प्रबंधित करता है, आवश्यकतानुसार हीटिंग और कूलिंग के बीच स्विच करने के लिए वर्तमान को उलट देता है। हालांकि यह मॉडल मानक अनुप्रयोगों के लिए मजबूत स्थिरता प्रदान करता है, इसे सरलता के लिए डिज़ाइन किया गया है, जिससे आउटपुट वोल्टेज को शीतलन तत्वों को अधिकतम बिजली वितरण के लिए सीधे इनपुट आपूर्ति का पालन करने की अनुमति मिलती है।
प्रश्न: टीसीबी-एनए के लिए आपूर्ति वोल्टेज के संबंध में महत्वपूर्ण विचार क्या हैं?
ए: हमारी उन्नत एनई या एनसी श्रृंखला के विपरीत, मानक कूलर के लिए टीसीबी-एनए तापमान नियंत्रक में आंतरिक आउटपुट वोल्टेज सीमित करने की सुविधा नहीं है। इसलिए, आपको यह सुनिश्चित करना होगा कि घटक अधिभार को रोकने के लिए आपूर्ति वोल्टेज आपके टीईसी के रेटेड वोल्टेज से कम या उसके बराबर है।
प्रश्न: टीसीबी-एनए सिस्टम पावर स्थिरता को कैसे प्रभावित करता है?
ए: इस नियंत्रक द्वारा उपयोग की जाने वाली स्विचिंग विधि कनेक्टेड स्विचिंग बिजली आपूर्ति की तरंग को बढ़ा सकती है। यदि आपके सिस्टम में विद्युत चुम्बकीय हस्तक्षेप के प्रति संवेदनशील अन्य बोर्ड शामिल हैं, तो हम डेटा अखंडता और बोर्ड स्थिरता बनाए रखने के लिए टीसीबी-एनए को अलग से पावर देने की सलाह देते हैं।
प्रश्न: मुझे टीसीबी-एनई मॉडल के स्थान पर टीसीबी-एनए कब चुनना चाहिए?
उत्तर: मानक कूलर के लिए टीसीबी-एनए तापमान नियंत्रक उन अनुप्रयोगों के लिए एकदम सही है जहां लागत-दक्षता और मानक परिशुद्धता प्राथमिकताएं हैं। यदि आपके प्रोजेक्ट को अधिकतम ऊर्जा दक्षता या बहुत अधिक तापमान रिज़ॉल्यूशन की आवश्यकता है, तो हम टीसीबी-एनई श्रृंखला में अपग्रेड करने का सुझाव देते हैं।
