पेल्टियर कूलिंग असेंबली

परिचय

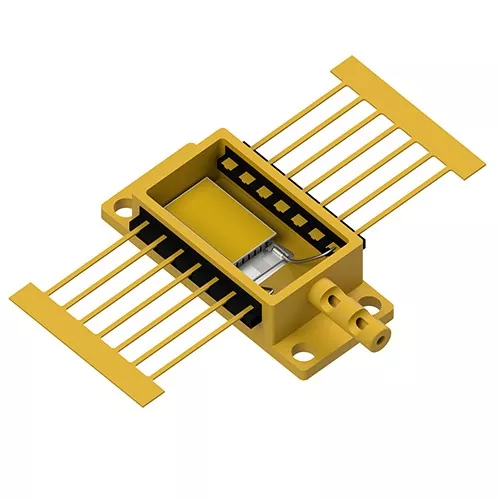

एक्स-मेरिटन की पेल्टियर असेंबली एक उच्च प्रदर्शन वाला कूलिंग मॉड्यूल है जिसे आधुनिक फोटोनिक्स और मेडिकल डायग्नोस्टिक्स की सख्त तापमान नियंत्रण आवश्यकताओं को पूरा करने के लिए इंजीनियर किया गया है। यह पेल्टियर असेंबली यांत्रिक प्रशीतन की रखरखाव आवश्यकताओं के बिना ठोस-अवस्था शीतलन और हीटिंग प्रदान करने के लिए उन्नत अर्धचालक तकनीक का उपयोग करती है। एक विशेष निर्माता के रूप में, एक्स-मेरिटन हीट सिंक असेंबली विकल्पों के साथ एकीकृत मॉड्यूल प्रदान करता है, एक कॉम्पैक्ट और टिकाऊ थर्मल समाधान प्रदान करता है जो पोर्टेबल रेफ्रिजरेटर, ऑटोमोटिव रडार और उच्च तकनीक प्रयोगशाला प्रणालियों में सहजता से फिट बैठता है।

उत्पाद पैरामीटर

मुख्य लाभ

● अल्ट्रा-कॉम्पैक्ट और पतली प्रोफ़ाइल

संरचनात्मक डिज़ाइन को अंतरिक्ष-बाधित उपकरणों के लिए अनुकूलित किया गया है, जिससे असेंबली को ऑप्टिकल मॉड्यूल और पोर्टेबल चिकित्सा उपकरणों में आसानी से एम्बेड किया जा सकता है जहां पारंपरिक भारी सिस्टम फिट नहीं हो सकते हैं।

● तीव्र तापीय प्रतिक्रिया

कंप्रेसर-आधारित इकाइयों के विपरीत, जिन्हें स्टार्टअप अवधि की आवश्यकता होती है, यह असेंबली पावर-ऑन पर लगभग तुरंत एक महत्वपूर्ण तापमान अंतर पैदा करती है, जिससे तत्काल थर्मल स्थिरीकरण सुनिश्चित होता है।

● परिष्कृत तापमान सटीकता

इनपुट करंट को सटीक रूप से समायोजित करके, उपयोगकर्ता सटीक इलेक्ट्रॉनिक उपकरणों की सबसे कठोर सहनशीलता को पूरा करते हुए, शीतलन या ताप शक्ति पर बारीक नियंत्रण प्राप्त कर सकते हैं।

● सॉलिड-स्टेट विश्वसनीयता

अंदर कोई हिलने-डुलने वाले हिस्से नहीं होने से, असेंबली मूल रूप से परिचालन शोर और यांत्रिक कंपन को समाप्त कर देती है, जिससे विफलता और रखरखाव लागत की संभावना काफी कम हो जाती है।

उत्पाद संरचना

- उच्च प्रदर्शन सिरेमिक सब्सट्रेट:मध्य परत एल्यूमिना या एल्यूमीनियम नाइट्राइड सिरेमिक शीट का उपयोग करती है, जो चिप्स को ठीक करने और गर्मी को कुशलतापूर्वक स्थानांतरित करने के लिए बेहतर इन्सुलेशन और उच्च तापीय चालकता प्रदान करती है।
- उन्नत अर्धचालक थर्मोकपल:कोर में पी-प्रकार और एन-प्रकार थर्मोकपल जोड़े होते हैं जो सटीक वेल्डिंग के माध्यम से श्रृंखला में जुड़े होते हैं, जो गर्मी हस्तांतरण के लिए मौलिक पेल्टियर प्रभाव को सक्षम करते हैं।
-सुरक्षात्मक सीलेंट एनकैप्सुलेशन:संपूर्ण आंतरिक संरचना नमी के क्षरण और ऑक्सीकरण का विरोध करने के लिए विशेष सीलेंट से सुसज्जित है, जो विभिन्न वातावरणों में दीर्घकालिक स्थायित्व सुनिश्चित करती है।
- मजबूत विद्युत लीड:औद्योगिक या ऑटोमोटिव सिस्टम के भीतर उच्च-वर्तमान संचालन और सुरक्षित सर्किट एकीकरण के लिए डिज़ाइन किए गए टिकाऊ बाहरी लीड से लैस।

प्रदर्शन लाभ

महत्वपूर्ण तापमान प्रवणता: पेल्टियर असेंबली 60-70°C का अधिकतम तापमान अंतर ($\Delta T_{max}$) प्राप्त कर सकती है, जो उच्च-परिवेश वाले कमरे के तापमान वाले वातावरण में भी शक्तिशाली स्थानीयकृत शीतलन प्रदान करती है।
स्थिर दीर्घकालिक संचालन: कठोर निरंतर परीक्षण से समय के साथ प्रदर्शन में कोई महत्वपूर्ण गिरावट नहीं दिखती है, जो चिकित्सा और औद्योगिक उपकरणों के दीर्घकालिक विश्वसनीय संचालन की गारंटी देता है।
वाइड वोल्टेज अनुकूलन: ग्रिड वोल्टेज में मामूली उतार-चढ़ाव के दौरान भी सामान्य रूप से संचालित करने के लिए डिज़ाइन किया गया है, जो इसे अस्थिर बिजली स्थितियों या ऑटोमोटिव पावर सिस्टम वाले परिदृश्यों के लिए अत्यधिक अनुकूल बनाता है।
अनुकूलित ऊर्जा दक्षता: समान वर्ग के मानक थर्मोइलेक्ट्रिक मॉड्यूल की तुलना में कम बिजली की खपत पर प्रमुख गर्मी अपव्यय और शीतलन प्रभाव प्रदान करता है।

स्थापना और रखरखाव के लिए मुख्य बिंदु

1. सुनिश्चित करें कि संपर्क सतहें बिल्कुल सपाट हों और समान रूप से थर्मल ग्रीस लगाएं। दबाव के असंतुलन को रोकने के लिए पेंच को सममित रूप से कड़ा किया जाना चाहिए जो सिरेमिक प्लेटों में दरार डाल सकता है।
2. गर्मी संचय को रोकने के लिए गर्म सिरे को पर्याप्त विनिर्देश के हीट सिंक से सुसज्जित किया जाना चाहिए; उचित अपव्यय की कमी से तत्काल घटक खराब हो सकता है।
3. आर्द्र परिस्थितियों में, सुनिश्चित करें कि ऑक्सीकरण को रोकने के लिए तारों और किनारों पर उचित जलरोधी और नमी-रोधी उपचार लागू किए जाएं।
4. हवा की रुकावट को रोकने और असेंबली के जीवनकाल में उच्च तापीय विनिमय दक्षता बनाए रखने के लिए रेडिएटर/हीट सिंक से नियमित रूप से धूल हटाएं।

एक्स-मेरिटन के संबंध में

1. 6 पीएचडी के नेतृत्व वाले अनुसंधान और विकास बल और 200 से अधिक लोगों की उत्पादन टीम द्वारा समर्थित, हम उन्नत सेमीकंडक्टर कूलिंग तकनीक में विशेषज्ञ हैं।

2. हमारी पेल्टियर असेंबली फोटोनिक उद्योग के सख्त गुणवत्ता नियंत्रण मानकों का पालन करती है, यह सुनिश्चित करती है कि वे टिकाऊ, उच्च प्रदर्शन और उपयोगकर्ता के अनुकूल हों।
3. एक विश्वसनीय चीन निर्माता और आपूर्तिकर्ता के रूप में, हम आपको प्रतिस्पर्धी छूट के साथ खरीदारी करने में मदद करने के लिए फैक्टरी-प्रत्यक्ष मूल्य निर्धारण, थोक सेवाएं और एक व्यापक मूल्य सूची प्रदान करते हैं।
4. ऑप्टिकल संचार से लेकर ऑटोमोटिव रडार तक, हम पेशेवर तकनीकी सहायता और एक विश्वसनीय आपूर्ति श्रृंखला प्रदान करते हैं, कई उच्च-मांग वाले फोटोनिक उत्पादों को तत्काल बिक्री के लिए स्टॉक में रखते हैं।
