माइक्रो-थर्मोइलेक्ट्रिक कूलर के साथ असेंबलीकॉम्पैक्ट, सटीक और विश्वसनीय तापमान प्रबंधन की आवश्यकता वाले उद्योगों के लिए एक महत्वपूर्ण समाधान बन गया है। इन्फ्रारेड डिटेक्टरों और लेजर सिस्टम से लेकर मेडिकल इमेजिंग उपकरण और औद्योगिक सेंसर तक, ये कूलिंग असेंबली सिस्टम के प्रदर्शन में सुधार और परिचालन जीवनकाल का विस्तार करते हुए तापमान-संवेदनशील घटकों को स्थिर करने में मदद करती हैं।
यह लेख बताता है कि माइक्रो-थर्मोइलेक्ट्रिक कूलिंग असेंबली कैसे काम करती हैं, उनके फायदे, सामान्य उद्योग अनुप्रयोग, प्रमुख डिजाइन विचार, सामग्री चयन, थर्मल चुनौतियां और भविष्य के विकास के रुझान। यह भरोसेमंद थर्मल प्रबंधन समाधान चाहने वाले इंजीनियरों, ओईएम खरीदारों और सिस्टम डिजाइनरों के लिए व्यावहारिक मार्गदर्शन भी प्रदान करता है।

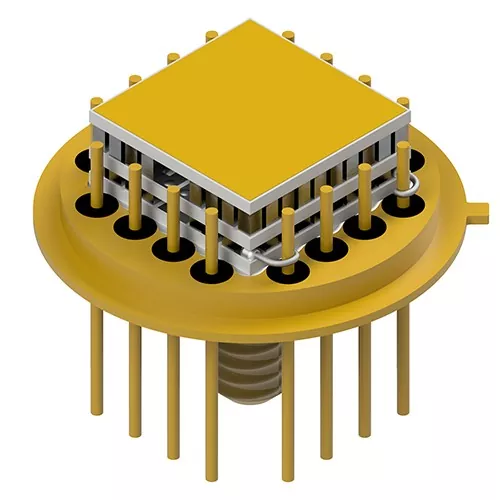

माइक्रो-थर्मोइलेक्ट्रिक कूलर वाली असेंबली कॉम्पैक्ट थर्मल प्रबंधन प्रणाली हैं जिन्हें अत्यधिक संवेदनशील इलेक्ट्रॉनिक और ऑप्टिकल घटकों के तापमान को सटीक रूप से नियंत्रित करने के लिए डिज़ाइन किया गया है। ये असेंबली आम तौर पर माइक्रो थर्मोइलेक्ट्रिक मॉड्यूल, हीट सिंक, सेंसर, थर्मल इंटरफ़ेस सामग्री और इलेक्ट्रॉनिक नियंत्रण सर्किटरी को एक ही कॉम्पैक्ट पैकेज में एकीकृत करती हैं।
कंप्रेशर्स और रेफ्रिजरेंट्स पर निर्भर पारंपरिक प्रशीतन प्रणालियों के विपरीत, थर्मोइलेक्ट्रिक कूलर अर्धचालक सामग्री के माध्यम से विद्युत प्रवाह प्रवाहित होने पर डिवाइस के एक तरफ से दूसरी तरफ गर्मी स्थानांतरित करने के लिए पेल्टियर प्रभाव का उपयोग करते हैं।
माइक्रो-थर्मोइलेक्ट्रिक कूलिंग असेंबली उन अनुप्रयोगों में विशेष रूप से मूल्यवान हैं जहां:
ये सिस्टम आमतौर पर इन्फ्रारेड सेंसर, लेजर डायोड, सीसीडी कैमरे, बायोमेडिकल उपकरण, एयरोस्पेस डिटेक्टर और ऑप्टिकल संचार उपकरणों में एकीकृत होते हैं।
माइक्रो-थर्मोइलेक्ट्रिक कूलर के पीछे मुख्य संचालन सिद्धांत थर्मोइलेक्ट्रिक प्रभाव है। जब अर्धचालक जंक्शनों से प्रत्यक्ष धारा प्रवाहित होती है, तो ऊष्मा एक तरफ अवशोषित होती है और विपरीत दिशा में निकलती है।
ठंडा पक्ष लक्ष्य घटक को ठंडा करता है, जबकि गर्म पक्ष हीट सिंक या थर्मल स्प्रेडर के माध्यम से गर्मी को नष्ट करता है।
| अवयव | समारोह |
|---|---|
| थर्मोइलेक्ट्रिक मॉड्यूल | विद्युत धारा का उपयोग करके ऊष्मा स्थानांतरित करता है |
| ताप सिंक | गर्म पक्ष से गर्मी को खत्म करता है |
| तापमान संवेदक | सिस्टम तापमान पर नज़र रखता है |
| नियंत्रक सर्किट | शीतलन प्रदर्शन को नियंत्रित करता है |
| थर्मल इंटरफ़ेस सामग्री | गर्मी हस्तांतरण दक्षता में सुधार करता है |
चूँकि शीतलन प्रतिक्रिया को विद्युत रूप से नियंत्रित किया जाता है, ये असेंबलियाँ एक डिग्री सेल्सियस के अंश के भीतर बेहद सटीक तापमान विनियमन प्राप्त कर सकती हैं।
माइक्रो-थर्मोइलेक्ट्रिक कूलिंग असेंबलियां कई फायदे प्रदान करती हैं जो पारंपरिक कूलिंग विधियां अक्सर हासिल नहीं कर पाती हैं।
माइक्रो टीईसी असेंबली अत्यधिक कॉम्पैक्ट हैं, जो उन्हें पोर्टेबल इलेक्ट्रॉनिक्स, लघु सेंसर और अंतरिक्ष-बाधित उपकरणों के लिए उपयुक्त बनाती हैं।
ये असेंबली अत्यधिक स्थिर तापमान विनियमन प्रदान करती हैं, जो डिटेक्टर सटीकता और ऑप्टिकल स्थिरता के लिए आवश्यक है।
कंप्रेसर या यांत्रिक घटकों की अनुपस्थिति कंपन, शोर और रखरखाव आवश्यकताओं को कम करती है।
माइक्रो थर्मोइलेक्ट्रिक सिस्टम गतिशील परिचालन स्थितियों के आधार पर तापमान को तेजी से समायोजित कर सकते हैं।
अतिरिक्त लाभों में बेहतर सिस्टम जीवनकाल, कम रखरखाव लागत, कम संदूषण जोखिम और कठोर पर्यावरणीय परिस्थितियों में विश्वसनीय संचालन शामिल हैं।
माइक्रो-थर्मोइलेक्ट्रिक कूलर वाली असेंबलियों का व्यापक रूप से उन उद्योगों में उपयोग किया जाता है जो थर्मल परिशुद्धता और स्थिर परिचालन स्थितियों पर निर्भर करते हैं।
| उद्योग | विशिष्ट अनुप्रयोग |
|---|---|
| चिकित्सकीय संसाधन | पीसीआर सिस्टम, इमेजिंग डिटेक्टर, बायोसेंसर |
| फोटोनिक्स | लेजर डायोड, ऑप्टिकल ट्रांसीवर |
| रक्षा एवं एयरोस्पेस | इन्फ्रारेड इमेजिंग, रात्रि दृष्टि प्रणाली |
| वैज्ञानिक अनुसंधान | परिशुद्धता डिटेक्टर और विश्लेषणात्मक उपकरण |
| दूरसंचार | फाइबर ऑप्टिक ट्रांसमिशन मॉड्यूल |
| औद्योगिक स्वचालन | उच्च सटीकता वाले सेंसर और निरीक्षण प्रणालियाँ |
लघु इलेक्ट्रॉनिक्स और उन्नत ऑप्टिकल सिस्टम की बढ़ती मांग के कारण दुनिया भर में थर्मोइलेक्ट्रिक कूलिंग असेंबलियों को तेजी से अपनाया जा रहा है।
एक उच्च-प्रदर्शन थर्मोइलेक्ट्रिक कूलिंग असेंबली कई इंजीनियर तत्वों को एक एकीकृत समाधान में जोड़ती है।
समग्र असेंबली डिज़ाइन को शीतलन दक्षता, थर्मल प्रतिरोध, विद्युत ऊर्जा की खपत और भौतिक आकार की सीमाओं को संतुलित करना चाहिए।
सावधानीपूर्वक सिस्टम एकीकरण थर्मल रिसाव, संक्षेपण और प्रदर्शन अस्थिरता से बचने में मदद करता है।
सही माइक्रो-थर्मोइलेक्ट्रिक कूलिंग असेंबली का चयन करने के लिए कई थर्मल और परिचालन कारकों के मूल्यांकन की आवश्यकता होती है।
इंजीनियरों को सावधानीपूर्वक मूल्यांकन करना चाहिए:
अनुचित चयन से अपर्याप्त शीतलन, थर्मल अस्थिरता, संघनन क्षति या अत्यधिक बिजली की खपत हो सकती है।
अत्यधिक संवेदनशील डिटेक्टर अनुप्रयोगों के लिए, कस्टम-डिज़ाइन की गई असेंबली अक्सर मानक ऑफ-द-शेल्फ मॉड्यूल की तुलना में बेहतर प्रदर्शन प्रदान करती हैं क्योंकि वे थर्मल पथों को अनुकूलित करते हैं और यांत्रिक तनाव को कम करते हैं।
हालाँकि माइक्रो-थर्मोइलेक्ट्रिक असेंबलियाँ असाधारण परिशुद्धता प्रदान करती हैं, फिर भी कई इंजीनियरिंग चुनौतियों का समाधान किया जाना चाहिए।
जब तापमान परिवेशीय ओस बिंदु स्तर से नीचे चला जाता है, तो नमी का संघनन हो सकता है और संभावित रूप से संवेदनशील इलेक्ट्रॉनिक्स को नुकसान हो सकता है।
गर्म पक्ष से गर्मी का कुशल निष्कासन महत्वपूर्ण है। खराब ताप अपव्यय से शीतलन क्षमता कम हो जाती है और सिस्टम ज़्यादा गरम हो सकता है।
बार-बार गर्म करने और ठंडा करने के चक्र से सोल्डर जोड़ों और अर्धचालक सामग्रियों में यांत्रिक तनाव पैदा हो सकता है।
माइक्रो थर्मोइलेक्ट्रिक कूलर हमेशा बड़े शीतलन भार के लिए कंप्रेसर-आधारित सिस्टम के समान ऊर्जा-कुशल नहीं होते हैं। उचित सिस्टम अनुकूलन आवश्यक है.
उन्नत थर्मल सिमुलेशन और सावधानीपूर्वक असेंबली डिज़ाइन दीर्घकालिक विश्वसनीयता में सुधार करते हुए इन जोखिमों को कम करने में मदद करते हैं।
थर्मोइलेक्ट्रिक कूलिंग असेंबलियों की दक्षता और स्थायित्व में सामग्री का चयन एक प्रमुख भूमिका निभाता है।
| सामग्री | उद्देश्य |
|---|---|
| बिस्मथ टेलुराइड | उच्च थर्मोइलेक्ट्रिक दक्षता |
| एल्यूमिनियम नाइट्राइड | उत्कृष्ट तापीय चालकता और इन्सुलेशन |
| ताँबा | कुशल ताप स्थानांतरण |
| सिरेमिक सबस्ट्रेट्स | विद्युत इन्सुलेशन और संरचनात्मक स्थिरता |
| ग्रेफाइट थर्मल पैड | उन्नत इंटरफ़ेस ऊष्मा चालन |
आधुनिक सामग्री इंजीनियरिंग शीतलन दक्षता, लघुकरण क्षमता और दीर्घकालिक स्थायित्व में सुधार जारी रखती है।
| विशेषता | माइक्रो थर्मोइलेक्ट्रिक कूलिंग | पारंपरिक कंप्रेसर कूलिंग |
|---|---|---|
| शोर | चुपचाप | यांत्रिक शोर मौजूद |
| कंपन | कोई नहीं | संभव कंपन |
| आकार | सघन | बड़ी प्रणालियाँ |
| शुद्धता | बहुत ऊँचा | मध्यम |
| रखरखाव | कम | उच्च |
| रेफ्रिजरेंट्स | आवश्यक नहीं | आवश्यक |
कॉम्पैक्ट, उच्च परिशुद्धता प्रणालियों के लिए, थर्मोइलेक्ट्रिक असेंबलियाँ अक्सर कुछ हद तक कम बड़े पैमाने पर शीतलन दक्षता के बावजूद बेहतर प्रदर्शन प्रदान करती हैं।
माइक्रो-थर्मोइलेक्ट्रिक कूलिंग असेंबलियों का भविष्य लघु इलेक्ट्रॉनिक्स, कृत्रिम बुद्धिमत्ता प्रणाली, एयरोस्पेस इंस्ट्रूमेंटेशन और अगली पीढ़ी की ऑप्टिकल संचार प्रौद्योगिकियों में प्रगति से दृढ़ता से जुड़ा हुआ है।
उभरते रुझानों में शामिल हैं:
जैसे-जैसे सटीक इलेक्ट्रॉनिक्स का विकास जारी रहेगा, थर्मल स्थिरता की आवश्यकताएं और भी अधिक मांग वाली हो जाएंगी, जिससे उन्नत माइक्रो-थर्मोइलेक्ट्रिक असेंबलियों का महत्व और भी बढ़ जाएगा।
हाँ। सिस्टम डिज़ाइन और थर्मल लोड के आधार पर, कई थर्मोइलेक्ट्रिक असेंबलियाँ 0°C से नीचे तापमान प्राप्त कर सकती हैं।
हाँ। क्योंकि उनमें कोई गतिशील भाग नहीं होता, वे अक्सर न्यूनतम रखरखाव के साथ उत्कृष्ट दीर्घकालिक विश्वसनीयता प्रदान करते हैं।
मेडिकल इमेजिंग, एयरोस्पेस, फोटोनिक्स, दूरसंचार, औद्योगिक स्वचालन और वैज्ञानिक उपकरण सभी अत्यधिक सटीक थर्मोइलेक्ट्रिक कूलिंग पर निर्भर हैं।
बिल्कुल। कई निर्माता विशिष्ट थर्मल भार, आयाम, पर्यावरणीय स्थितियों और एकीकरण आवश्यकताओं के लिए अनुकूलित कस्टम कूलिंग असेंबली प्रदान करते हैं।
हीट सिंक प्रदर्शन बेहद महत्वपूर्ण है क्योंकि अकुशल गर्मी अपव्यय शीतलन दक्षता और समग्र सिस्टम स्थिरता को नाटकीय रूप से कम कर सकता है।
माइक्रो-थर्मोइलेक्ट्रिक कूलर वाली असेंबली आधुनिक सटीक इलेक्ट्रॉनिक्स और थर्मल प्रबंधन प्रणालियों के लिए एक अनिवार्य तकनीक बन गई है। उनकी कॉम्पैक्ट संरचना, कंपन-मुक्त संचालन, सटीक तापमान विनियमन और लंबी परिचालन अवधि उन्हें कई उद्योगों में मांग वाले अनुप्रयोगों के लिए आदर्श बनाती है।
जैसे-जैसे प्रौद्योगिकी उच्च एकीकरण घनत्व और अधिक थर्मल संवेदनशीलता की ओर आगे बढ़ रही है, पेशेवर रूप से इंजीनियर थर्मोइलेक्ट्रिक कूलिंग असेंबली प्रदर्शन स्थिरता और उपकरण विश्वसनीयता बनाए रखने में और भी महत्वपूर्ण भूमिका निभाएगी।
