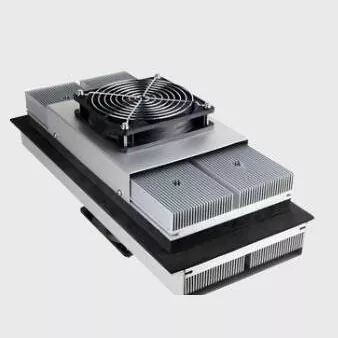

डायरेक्ट टू एयर थर्मोइलेक्ट्रिक कूलर असेंबलियाँ

एक्स-मेरिटन की डायरेक्ट टू एयर थर्मोइलेक्ट्रिक कूलर असेंबली सॉलिड-स्टेट थर्मल प्रबंधन में वर्षों की इंजीनियरिंग विशेषज्ञता की परिणति का प्रतिनिधित्व करती है। ये रैपिड कूलिंग डायरेक्ट टू एयर टीईसी पेल्टियर इकाइयां सेमीकंडक्टर चिप्स को डायरेक्ट करंट के साथ चलाने के लिए पेल्टियर प्रभाव का उपयोग करती हैं, जिससे तात्कालिक गर्मी और ठंड को अलग किया जा सकता है। हमारे अपने चीन स्थित कारखाने में डिज़ाइन और निर्मित, ये असेंबली पारंपरिक कंप्रेसर कूलिंग के लिए कंपन-मुक्त और प्रदूषण-मुक्त विकल्प प्रदान करती हैं, जो उन्हें उच्च-सटीक औद्योगिक अनुप्रयोगों के लिए आदर्श बनाती हैं।

संरचनात्मक विशेषताएं

डायरेक्ट टू एयर थर्मोइलेक्ट्रिक कूलर असेंबली का मूल एक उच्च-प्रदर्शन अर्धचालक थर्मोइलेक्ट्रिक चिप है जो एक ठोस-राज्य वास्तुकला में एकीकृत है। सभी यांत्रिक गतिमान भागों को हटाकर, सिस्टम एक मजबूत संरचना प्राप्त करता है जो स्वाभाविक रूप से कंपन और यांत्रिक टूट-फूट के लिए प्रतिरोधी है, जो विस्तारित सेवा जीवन के दौरान स्थिर संचालन सुनिश्चित करता है। असेंबली में टीईसी मॉड्यूल के गर्म और ठंडे दोनों जंक्शनों पर सटीक-इंजीनियर्ड हीट सिंक की सुविधा है, जो कूलिंग कोर के साथ सीधे थर्मल संपर्क में हैं। यह अनुकूलित थर्मल पथ लक्ष्य वातावरण से तेजी से गर्मी अवशोषण और परिवेशी वायु में कुशल अपव्यय की सुविधा प्रदान करता है। इसके अलावा, कॉम्पैक्ट और मॉड्यूलर डिज़ाइन उत्पाद को न्यूनतम भौतिक पदचिह्न पर कब्जा करने की अनुमति देता है, जिससे पारंपरिक प्रशीतन प्रणालियों के बिना मौजूदा उपकरण ब्लॉक या छोटे बाड़ों में एकीकृत करना आसान हो जाता है।

काम के सिद्धांत

डायरेक्ट टू एयर थर्मोइलेक्ट्रिक कूलर असेंबली पेल्टियर प्रभाव के आधार पर सॉलिड-स्टेट हीट पंप के रूप में काम करती हैं। जब एकीकृत अर्धचालक चिप्स पर डायरेक्ट करंट (डीसी) लगाया जाता है, तो एक थर्मल ग्रेडिएंट बनता है, जिससे डिवाइस के एक तरफ से दूसरी तरफ गर्मी सक्रिय रूप से स्थानांतरित हो जाती है। इस प्रक्रिया को दोहरे-पंखे कॉन्फ़िगरेशन द्वारा प्रबंधित किया जाता है, जहां ठंडी तरफ एक समर्पित पंखा हवा खींचता है, इसे ठंडी हीट सिंक से गुजारता है, और सीधे लक्ष्य तक ठंडी हवा का निरंतर प्रवाह प्रदान करता है। इसके साथ ही, गर्म पक्ष पर एक उच्च दक्षता वाला पंखा आसपास के वातावरण में अपशिष्ट गर्मी के निष्कासन को तेज करता है। पारंपरिक साइक्लिंग कंप्रेसर के विपरीत, यह तकनीक लगभग तात्कालिक थर्मल प्रतिक्रिया का समर्थन करती है और इनपुट करंट को संशोधित करके शीतलन तीव्रता को अत्यधिक सटीकता के साथ समायोजित करने की अनुमति देती है। यह "इलेक्ट्रॉनिक एयर कंडीशनिंग" दृष्टिकोण यह सुनिश्चित करता है कि संवेदनशील घटक रेफ्रिजरेंट-आधारित शीतलन से जुड़े यांत्रिक तनाव और पर्यावरणीय जोखिमों से सुरक्षित हैं।

प्राथमिक अनुप्रयोग क्षेत्र

परिशुद्धता इलेक्ट्रॉनिक संलग्नक:कॉम्पैक्ट हाउसिंग इकाइयों में संवेदनशील सर्किटरी को ओवरहीटिंग से बचाने के लिए डायरेक्ट टू एयर थर्मोइलेक्ट्रिक कूलर असेंबली का उपयोग किया जाता है।

चिकित्सा निदान उपकरण:यह सटीक चिकित्सा इमेजिंग और प्रयोगशाला विश्लेषण के लिए आवश्यक स्थिर, कंपन-मुक्त थर्मल वातावरण प्रदान करता है।
ऑप्टिकल और लेजर सिस्टम:तरंग दैर्ध्य बहाव को रोकने और सिग्नल अखंडता बनाए रखने के लिए लेजर डायोड के लिए निरंतर तापमान बनाए रखना आवश्यक है।
दूरसंचार हार्डवेयर:यह उन दूरस्थ आउटडोर टेलीकॉम ब्लॉकों का विश्वसनीय संचालन सुनिश्चित करता है जहां पारंपरिक एयर कंडीशनिंग अव्यावहारिक या बहुत भारी है।

कंपनी की मजबूती और विश्वसनीयता

● अनुभवी उद्योग विशेषज्ञता

हम थर्मोइलेक्ट्रिक उद्योग में एक दशक से अधिक के विशेष अनुभव का लाभ उठाते हैं, जो उच्च-विश्वसनीयता वाले शीतलन समाधान प्रदान करते हैं जो वैश्विक बाजारों के कठोर मानकों को पूरा करते हैं।

● इन-हाउस विनिर्माण उत्कृष्टता

हम चीन में अपना स्वयं का पेशेवर कारखाना संचालित करते हैं, कच्चे अर्धचालक सामग्रियों के परीक्षण से लेकर अंतिम असेंबली और सीलिंग तक पूरी उत्पादन प्रक्रिया पर पूर्ण नियंत्रण बनाए रखते हैं।

● अनुकूलित डिजाइन और इंजीनियरिंग

हम विशिष्ट ग्राहक आवश्यकताओं के अनुरूप कस्टम थर्मल प्रबंधन समाधान विकसित करने में विशेषज्ञ हैं, यह सुनिश्चित करते हुए कि सबसे जटिल तकनीकी चुनौतियों को भी सटीकता के साथ संबोधित किया जाता है।

● कठोर गुणवत्ता प्रबंधन प्रणाली

हम आईएसओ 9001 मानकों के अनुरूप एक सख्त, कंपनी द्वारा स्वीकृत गुणवत्ता नियंत्रण प्रक्रिया का पालन करते हैं, जहां हमारे चार चरणों वाले थर्मोइलेक्ट्रिक कूलर का 100% एसी-प्रतिरोध, तापीय चालकता और सीबेक गुणांक सत्यापन सहित प्रदर्शन परीक्षण से गुजरता है।

● उन्नत तकनीकी क्षमताएँ

उच्च-तनाव की स्थिति में दीर्घकालिक स्थिरता सुनिश्चित करने के लिए हमारे पास उच्च-अखंडता माउंटिंग के लिए मालिकाना तकनीक है, जिसमें वैक्यूम सोल्डरिंग, वायर बॉन्डिंग और निष्क्रिय वातावरण में सीलिंग शामिल है।

● वैश्विक भागीदार और सेवा प्रदाता

हम दुनिया भर में औद्योगिक, एयरोस्पेस और चिकित्सा भागीदारों को सर्वोत्तम लागत-प्रदर्शन अनुपात और एक-पर-एक पेशेवर सहायता प्रदान करने के लिए उच्च-स्तरीय इंजीनियरिंग के साथ चीनी विनिर्माण दक्षता को जोड़ते हैं।

तकनीकी संक्षिप्ताक्षर और परिभाषाएँ

टीईसी: थर्मोइलेक्ट्रिक कूलर

टीजीएम: थर्मोइलेक्ट्रिक जेनरेटर मॉड्यूल

डीटीमैक्स: थर्मोइलेक्ट्रिक कूलर के गर्म और ठंडे पक्षों के बीच अधिकतम प्राप्त तापमान अंतर

आईमैक्स: थर्मोइलेक्ट्रिक कूलर के माध्यम से इनपुट करंट जिसके परिणामस्वरूप अधिकतम डीटी (डीटीमैक्स) होता है

यूमैक्स: डीटीमैक्स पर थर्मोइलेक्ट्रिक कूलर संपर्कों पर वोल्टेज

Qmax: थर्मोइलेक्ट्रिक कूलर की अधिकतम शीतलन क्षमता। यह थर्मोइलेक्ट्रिक कूलर के माध्यम से अधिकतम धारा और गर्म और ठंडे पक्षों के बीच शून्य तापमान अंतर पर निर्धारित किया जाता है।

आरएसी: थर्मोइलेक्ट्रिक कूलर का प्रतिरोध 1 kHz की आवृत्ति के साथ एक प्रत्यावर्ती धारा के तहत मापा जाता है
